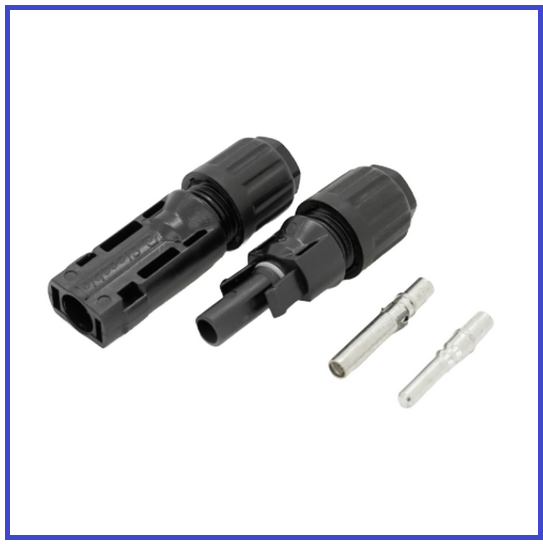

Конектор Multy-Contact MC- 4 1500V 50А

105 ₴/пара

Мінімальне замовлення — 10 пар

  • Немає в наявності
  • Тільки оптом
  • Код: 31201
Конектор Multy-Contact MC- 4 1500V 50А
Конектор Multy-Contact MC- 4 1500V 50АНемає в наявності
105 ₴/пара
+380 (68) 384-63-39
  • +380 (50) 102-58-25
+380 (68) 384-63-39
  • +380 (50) 102-58-25

Конектор МС4 фотоелектричний 1500V 50A-IP67 для монтажу сонячних систем  застосовується для під'єднання сонячних панелей з різними кабелями інших діаметрів. Відрізняється від інших конекторів МС-4 підвищеним робочою напругою до 1500 Вольтів.

Характеристики

  • бренд - Voltronic
  • максимальна робоча напруга, вольт — 1500
  • максимальний робочий струм, А - 50
  • максимальний переріз кабелю, кв.мм — 6
  • матеріал контактів — калюжена мідь
  • опір контакту, мОм — 0,35
  • опір ізоляції — 400 МОм
  • матеріал ізоляції - РРО (поліфеніленоксид)
  • тип підключення — обтискний
  • тип кінцевої закладення — обтискач, паяння
  • система блокування — засувка/Snap-in
  • клас захисту — IP67
  • клас горючості — UL94-VO
  • класифікація безпеки — Клас 2
  • класифікація застосування — Клас А
  • TUV сертифікований — R60028286
  • UL сертифікований — E343181
  • CSA сертифікований — 250725
  • робоча температура -40...+85*
  • колір чорний
  • довжина роз'єму, мм — 56
  • діаметр роз'єму, мм — 17
  • діаметр контакту, мм — 4

Переваги

  • конструкція роз'ємів забезпечує електробезпеку у разі випадкового впливу на кабель
  • подвійна ізоляція гарантує електробезпеку за напруги в системі до 1500 В
  • застосування спеціальних матеріалів під час виготовлення кабелю та роз'ємів забезпечує довготривалу стабільність і стійкість до кліматичних впливів (вологість, температура, UV-випромінювання, озон)
  • випробування в камері з соляним туманом, ступінь ваги 6 — IEC 60068-2-52
  • стійкість до аміаку (відповідно до DLG) — 1500h, 70 °C/70% RH, 750ppm
  • багаторазова кількість циклів з'єднання — роз'єднання
  • простота у використанні
  • виробник — Cixi Boneng Photovoltaic Electronic Technology Co., Ltd.

Внимание! Під час роз'єднання конекторів натискаємо на пластинки-фіксатори й акуратно роз'єднуємо пару. За дроти не тягнути,  вискочить кріплення дроту. Вставити назад можна, але не зовсім зручно.

Правильне складання конектора МС-4

Нарізаємо кабель необхідної довжини. Берем пару конекторів МС-4 (тато та мама)

1. Розбираємо конектор. Обтискаємо дріт, якщо є можливість, пропауємо.

2. Вставляємо контакт у роз'єм конектора

3. Просуваємо контакт усередині роз'єму до повної його фіксації у внутрішній втулці.  Має бути чутно "лучок". Це означає фіксацію контакту.

4. Звертаю увагу, що цю дію необхідно виконувати акуратно, оскільки після її фіксації розібрати конектор буде досить складно.

5. У разі затягування контрольної гайки спеціальне кільце із силікону унеможливлює потрапляння вологи всередину з'єднання.

6. Проводимо аналогічні дії з іншим конектором із цієї пари.

Примірні схеми з'єднань сонячних панелей

1. Паралельне з'єднання сонячних панелей (збільшення струму системи)



2. Послідовне з'єднання сонячних панелей (збільшення напруги системи)

Купуючи  Конектор МС4 фотоелектричний 1500V 50A-IP67 для монтажу сонячних систем  у нашому магазині ви отримаєте якісний  товар за найкращою ціною в інтернеті.

Характеристики
Основні атрибути
ВиробникVoltronic Power
Інформація для замовлення
  • Ціна: 105 ₴/пара
  • Мінімальне замовлення: 10 пар
