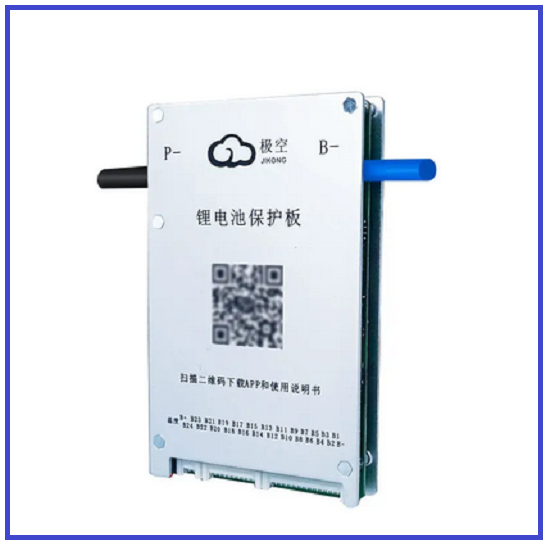

BMS плата JK-BD4A24S4P для Li-Ion/LiFePo4/LTO 7S-24S, 40A, CAN, RS485, Bluetooth

2 078 ₴

  • В наявності
  • Код: 30603
BMS плата JK-BD4A24S4P для Li-Ion/LiFePo4/LTO 7S-24S, 40A, CAN, RS485, Bluetooth
BMS плата JK-BD4A24S4P для Li-Ion/LiFePo4/LTO 7S-24S, 40A, CAN, RS485, BluetoothВ наявності
2 078 ₴
+380 (68) 384-63-39
  • +380 (50) 102-58-25
+380 (68) 384-63-39
  • +380 (50) 102-58-25

BMS плата JK-BD4A24S4P для Li-Ion/LiFePo4/LTO 7S-24S, 40A, CAN, RS485, Bluetooth  система управління та балансування Li-Ion/LiFePo4/LTO акумулятора. Модуль BMS для захисту від короткого замикання, перезарядження, перерозрядження та функції вирівнювання напруги для окремих осередків.

Перевага:

  • можливість використання з різними типами акумуляторних осередків
  • можливість зібрати 24-90 Вольт акумулятори з різної кількості осередків
  • система з можливістю програмування параметрів через мобільний додаток (BT)
  • загальний порт живлення - окремий зарядний кабель не потрібний
  • підключення тільки за інструкцією, що додається
  • система поставляється готовою до роботи із стандартними параметрами
  • вбудований модуль Bluetooth дозволяє програмувати основні функції та контролювати параметри
  • після підключення до модуля Bluetooth на мобільному пристрої доступний безперервний моніторинг напруги, стану заряджання та інших параметрів
  • поставляється в комплекті з кабелем для підключення окремих осередк
  • для програмування та контролю параметрів потрібне завантаження програми
  • використовується захисна інтегральна схема найвищої якості (рівня A) від Seiko of Japan
  • сама мікросхема має функцію балансування потужності
  • схема проста та надійна.

Увага: BMS не є системою обмеження струму під час заряду або розряду.

Основним завданням є захист елементів від пошкодження внаслідок короткого замикання, перевантаження, перезаряджання або надмірного розряду.

Додатковою функцією є вирівнювання напруг окремих осередків, що забезпечує їхню тривалу роботу і повніше використання енергії.

Дуже важливо, щоб зарядний пристрій подавав струм з напругою і силою струму, що узгоджуються з даними BMS або осередків. Споживаний струм також має бути обмежений цими значеннями.

Оскільки BMS допускає роботу зі струмами вище своїх параметрів (необхідних, наприклад, при пуску електродвигуна), тривала робота з перевищеними струмами може призвести до її виходу з ладу.

Гарантія цей тип відмови не поширюється.

Рекомендації з експлуатації:

  • підбирати елементи в батарею з однаковою ємністю та внутрішнім опором
  • проводити примусове балансування елементів батареї перед підключенням BMS
  • чітко дотримуватись послідовності підключення BMS до батареї згідно з інструкцією (не переходити до наступного кроку без перевірки попереднього)
  • звертатися за додатковою консультацією перед підключенням BMS, якщо є сумніви щодо правильності маніпуляції
  • не допускати короткого замикання клем батареї або силових клем плати BMS.

Суперконденсаторна технологія активного балансування

Основний принцип роботи активного балансування полягає в тому, щоб використовувати суперконденсатор як тимчасовий носій енергії, для передачі енергію від комірки з найвищою напругою, в комірку з найнижчою напругою, до тих пір, поки напруги всіх осередків, що входять до збірного акумулятора, будуть рівні. Технологія активного балансування працює постійно незалежно від режиму заряду або розряду акумулятора (BMS з пасивним балансиром працюють тільки на останньому етапі заряду)

Зверніть увагу! Після встановлення всіх робочих параметрів при відключенні BMS від живлення установки повертаються до заводських. Обов'язково перевірте налаштування перед повторним підключенням плати до акумулятора, щоб уникнути виходу їх з ладу та можливої пожежі з Li-ion

Характеристики

  • бренд - Jikong
  • тип - BMS Li-Ion/LiFePo4/LTO
  • сумісність - 7S - 24S
  • кількість елементів для Li-ion - 7S -19S
  • кількість елементів для Lifepo4 - 8S - 24S
  • напруга складання, Вольт - 24-90
  • струм балансування, А – 0,4
  • тип балансу - активний
  • максимальний струм розряду, А – 60 (100мс)
  • номінальний струм розряду, А – 40
  • максимальний струм заряду, А - 40
  • захист від перевантаження по струму регульований. А – 10-40
  • підключення осередків - загальний порт
  • шкала напруги одного осередку, Вольт - 1-5
  • точність напруги - ±5мВ
  • напруга захисту від перезаряду, Вольт - 1,2-4,35
  • напруги відміни захисту від перезаряду, Вольт - 1,2-4,55
  • час спрацьовування захисту від перевантаження по струму, сек - 2-120
  • напруга захисту від перерозряду, Вольт - 1,2-4,35
  • напруги відміни захисту від перерозряду, Вольт - 1,2-4,35
  • кількість датчиків температури - 2
  • споживаний струм під час роботи, мА - 10
  • опір у головному ланцюгу MOSFET - 2,8mΩ
  • температура розряду, град - 30...+70С
  • температура заряду, град - 0...+50С
  • термін служби до, років - 30
  • корпус – пластик
  • кабель 2x6 мм² (AWG10)
  • розміри, мм - 116х83х18
  • вага, кг - 0.2

Купуючи  BMS плата JK-BD4A24S4P для Li-Ion/LiFePo4/LTO 7S-24S, 40A, CAN, RS485, Bluetooth  у нашому магазині ви отримаєте сертифікований товар за найкращою ціною в інтернеті.

Характеристики
Основні
ВиробникJK
Матеріал корпусуМетал, Пластик
Струм заряду40 А
Мінімальна робоча температура-30 град.
Максимальна робоча температура70 град.
Гарантійний термін12 міс
Додаткові функціїЗахист від перегріву, Захист від перезаряду, Захист від перевантаження, Захист від короткого замикання, Автоматичне відключення
СтанНовий
КолірСірий
