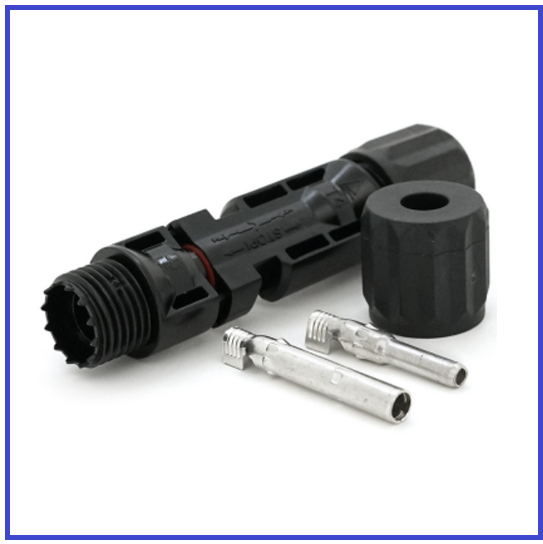

Конектор Multy-Contact MC - 4 1000V 30А

59 ₴/пара

Мінімальне замовлення — 10 пар

  • Немає в наявності
  • Тільки оптом
  • Код: 11132
Конектор Multy-Contact MC - 4 1000V 30А
Конектор Multy-Contact MC - 4 1000V 30АНемає в наявності
59 ₴/пара
+380 (68) 384-63-39
  • +380 (50) 102-58-25
+380 (68) 384-63-39
  • +380 (50) 102-58-25

Конектор МС4 фотоелектричний 1000V30A-IP67 для монтажу сонячних систем  застосовується для підключення сонячних панелей з різними кабелями інших діаметрів. Вологозахищені герметичні роз'єми, мають всередині силіконовий ущільнювач. Підходять для кабелів перетином 2.5-6мм2

Характеристики

  • бренд - Voltronic
  • максимальна робоча напруга, Вольт - 1000
  • максимальний робочий струм, А - 30
  • максимальний перетин кабелю, кв. мм - 6
  • матеріал контактів - мідь покрита сріблом
  • опір контакту, мОм - 0,35
  • опір ізоляції - 400 МОм
  • матеріал ізоляції - РРО (полифениленоксид)
  • тип підключення - обжимний
  • тип кінцевого закладення - обтиск, пайка
  • система блокування - клямка / Snap-in
  • клас захисту IP67
  • клас горючості - UL94-VO
  • класифікація безпеки - Клас 2
  • класифікація застосування - Клас А
  • робоча температура -40...+125*
  • колір - чорний
  • довжина роз'єму, мм - 56
  • діаметр роз'єму, мм - 17
  • діаметр контакту, мм - 4

Особливості

  • конструкція роз'ємів забезпечує електробезпеку при випадковому впливі на кабель
  • подвійна ізоляція гарантує електробезпека при напрузі в системі до 1000 В
  • застосування спеціальних матеріалів при виготовленні кабелю і роз'ємів забезпечує довготривалу стабільність і стійкість до кліматичних впливів (вологість, температура, UV-випромінювання, озон)
  • випробування в камері з соляним туманом, ступінь тяжкості 6 - IEC 60068-2-52
  • стійкість до аміаку (відповідно до DLG) - 1500h, 70°C / 70% RH, 750ppm
  • багаторазове кількість циклів з'єднання-роз'єднання
  • простота у використанні
  • виробник - Voltronic

Увага! При разьединении коннекторів натискаємо на пластинки-фіксатори і акуратно разьединяем пару. За дроти не тягнути, вискочить кріплення проводу. Вставити назад можна, але не зовсім зручно.

Правильна збірка коннектора

Нарізаємо кабель необхідної довжини. Беремо пару коннекторів МС-4 (тато і мама)

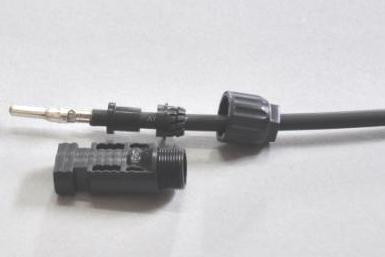

1. Розбираємо коннектор. Обжимаем провід, якщо є можливість, пропаиваем.

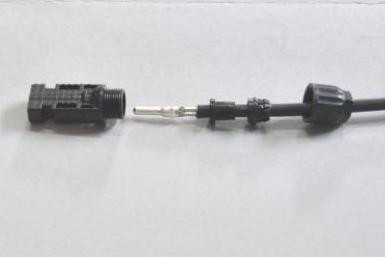

2. Вставляємо контакт в разьем коннектора

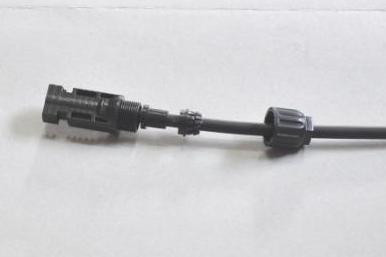

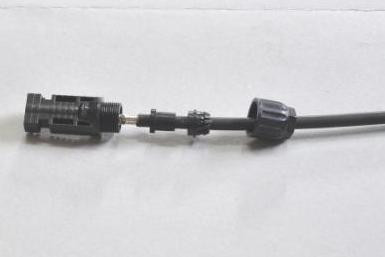

3. Просуваємо контакт всередині разьема до повної його фіксації у внутрішній втулці. Повинен бути чутний удар". Це означає фіксацію контакту.

4. Звертаю увагу, що це дія необхідно виконувати обережно, так як після його фіксації розібрати коннектор буде досить складно.

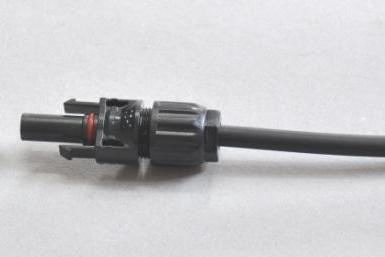

5. При затягуванні контрольної гайки спеціальне кільце з силікону виключає можливість попадання вологи всередину з'єднання.

6. Проводимо аналогічні дії з іншим коннектором з цієї пари.

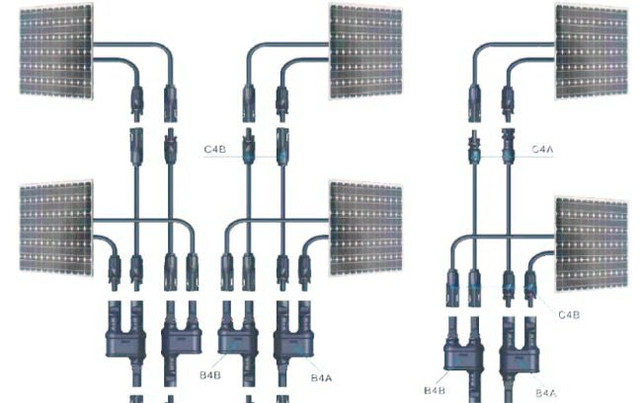

Зразкові схеми з'єднань сонячних панелей

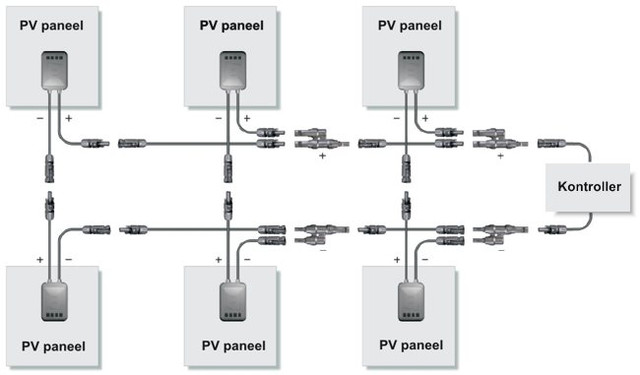

1. Паралельне з'єднання сонячних панелей (збільшення струму системи)



2. Послідовне з'єднання сонячних панелей (збільшення напруги системи)



Купуючи  Конектор МС4 фотоелектричний 1000V30A-IP67 для монтажу сонячних систем  в нашому магазині ви отримаєте якісний товар за кращою ціною в інтернеті.

Характеристики
Основні атрибути
ВиробникVoltronic Power
Інформація для замовлення
  • Ціна: 59 ₴/пара
  • Мінімальне замовлення: 10 пар
