Гібридні джерела безперебійного живлення

Гібридні джерела безперебійного живлення

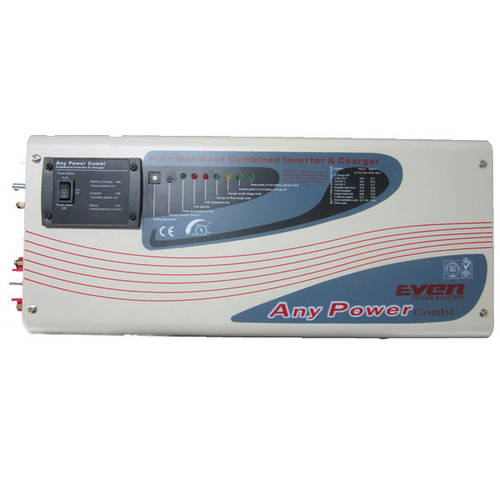

Гібридний інвертор - інвертор, який для живлення навантаження може використовувати як основну мережу, так і енергію акумуляторів, що заряджаються від альтернативного джерела. Контролер заряду може бути як вбудовані, так і зовнішній. За рівнем і функціональності гібридні інвертора можна умовно розділити на три групи.

1. Гібридний (hybrid) інвертор, що працює за принципом джерела безперебійного живлення. Тільки доданий контролер заряду акумуляторів, який дозволяє заряджати їх не тільки від мережі, але і від альтернативного джерела (наприклад, від сонячних панелей). Коли мережа є, такий інвертор живить споживача від мережі і заряджає акумулятори (як від мережі, так і від сонячних панелей). Коли мережа пропадає, інвертор перемикається на живлення навантаження від акумуляторів з їх дозарядом від альтернативного джерела. При критичній розрядки акумуляторів, інвертор відключить живлення споживачів до тих пір, поки не буде відновлена мережа. З гібридних це найпростіші і найдешевші інвертори.

2. Модифікацією інвертора першої групи є гібридний інвертор з функцією вибору пріоритету AC - DC . У режимі АС він працює як інвертор, описаний вище. При виборі пріоритету DC інвертор починає максимально використовувати енергію альтернативного джерела. Живлення навантаження і заряд батарей йде від альтернативного джерела. Коли потужність навантаження починає перевищувати потужність альтернативного джерела, починається розряд батарей з їх дозарядом (наприклад, від сонячних панелей). При критичному розряді інвертор перемикається на живлення споживача від основної мережі, поки не буде відновлений заряд акумуляторів. Такий режим дозволяє максимально використовувати енергію альтернативного джерела, але вимагає акумуляторів великої ємності (при циклах глибокої розрядки акумуляторів у значно скорочується термін служби). Такі гібридні інвертора стоять не на багато більше інверторів з першої групи, т. к. зазвичай така функціональність досягається перепрограмуванням контролера.

3. Найбільш сучасними і просунутими гібридними інверторами є інвертора з функцією "підмішування". Так звані line-interactive (що взаємодіє з мережею). Основний плюс такого інвертора - максимально використовувати енергію альтернативного джерела без розряду батарей, "підмішуючи" її в основну мережу (тобто брати максимум від сонячних панелей, а решта добирати з мережі). Це дозволяє дуже просто реалізувати мету економії електроенергії. Так само корисною буде функція підтримки мережі: коли потужності основної мережі не вистачає, інвертор буде компенсувати відсутню частину від акумуляторів. Подібні інвертори мають функцію короткочасного компенсування велике навантаження, коли потужність одночасно береться з основної мережі, альтернативного джерела і акумуляторів. Це необхідно при наявності устаткування з великими стартовими струмами (наприклад, електродвигун - компресор холодильника, насос, верстат). У такій ситуації інвертор може видавати потужність перевищує номінал в 3 рази, але дуже короткочасний термін (2-3 секунди). Дані інвертора є найбільш складними з названих і найдорожчими (при інших рівних умовах).

Поділ інверторів трохи умовно, тому що гібридного інвертора можна зробити автономний шляхом не хитрих маніпуляцій (наприклад, установкою додаткової плати, як пропонують деякі виробники). При наявності блоку АВР (автоматичне включення резерву) можна задає інвертор використовувати як гібридний. Вид інвертора варто вибирати з тих функціональних можливостей, які Вам потрібні.

При виборі інвертора варто звернути увагу на наступні пункти:

1. номінальна потужність - можлива сумарна потужність підключаються навантажень (Вт або ВА);

2. максимальна (пікова) потужність - показує, яке навантаження може короткочасно (протягом зазначеного проміжку часу) видавати інвертор (в Вт або ВА);

3. форма вихідного сигналу - параметр визначає якість інвертора: форма вихідного сигналу повинна бути максимально наближена до синусоїді (зазвичай вказується щось на зразок THD (він же КНС) < 5% - показник, що характеризує ступінь відмінності форми сигналу від синусоїдної);

4. сила струму зарядного пристрою (якщо він є) - визначає якої ємності і як швидко можна зарядити акумулятори;

5. сплячий режим - можливість інвертора переходити в режим зниженого енергоспоживання при відсутності навантажень.

При побудові систем з використанням інверторів часто буває корисніше точно визначитися з цілями (що саме Ви хочете від інвертора і з якою метою його хочете використовувати) і звернутися за допомогою у виборі до фахівців, ніж самостійно розбиратися в характеристиках інверторів різних виробників.
